220kV-ko Potentzia Transmisioko Hodiaren Dorrea
  • 220kV-ko Potentzia Transmisioko Hodiaren Dorrea220kV-ko Potentzia Transmisioko Hodiaren Dorrea
  • 220kV-ko Potentzia Transmisioko Hodiaren Dorrea220kV-ko Potentzia Transmisioko Hodiaren Dorrea
  • 220kV-ko Potentzia Transmisioko Hodiaren Dorrea220kV-ko Potentzia Transmisioko Hodiaren Dorrea

220kV-ko Potentzia Transmisioko Hodiaren Dorrea

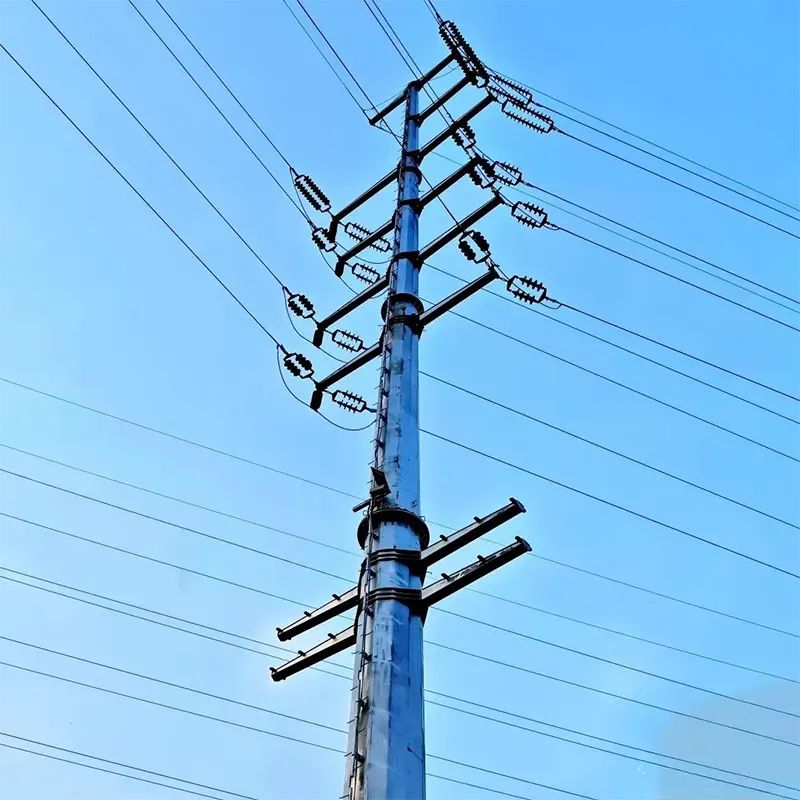

220 kV-ko potentzia-transmisioko hodi-dorrea altzairuzko dorre tubular bat da, zeinaren ardatz lerdenak sare-dorreen lur-aztarnaren zati bat hartzen du - aproposa nekazaritza-lurretan, hiri-ertzetan eta korridore estuetarako. MTtower-ek zirkuitu bakarreko eta bikoitzeko 220 kV-ko hodi-dorreak eraikitzen ditu, beroan galvanizatuta. Qingdaotik zuzenean fabrika. Jarri gurekin harremanetan aurrekontua lortzeko.

Bidali kontsulta

Produktuaren Deskribapena

220 kV-ko potentzia transmisioko hodi-dorreak angelu-altzairuzko kideen sare irekia ordezkatzen du altzairuzko ardatz poligonal huts eta koniko batekin - normalean 12 edo 16 aldekoak, altzairuzko plaka kono batean tolestuz eta luzetarako jostura soldatuz osatua. Emaitza, edukiera bereko sare-dorre bat baino nabarmen argalagoa eta bisualki arinagoa den egitura bat da.


Zergatik axola du horrek? Lurra delako edozein transmisio linearen osagairik garestiena. 220kV-ko potentzia transmisioko hodi-dorreak 6-9 metroko oinarri karratua behar du; tentsio bereko hodi-dorre batek ardatza bera baino ozta-ozta handiagoa den zimendu bat behar du. Bide-eskubidea estua den lekuetan, lurra garestia den tokietan, edo komunitateek "elektrizitate-piloi"-i aurka egiten diete euren ustez; hodi-dorrea proiektuak mugitzen dituen diseinua da.


Transmisio-Hodiaren Dorrearen Egitura eta Materialak

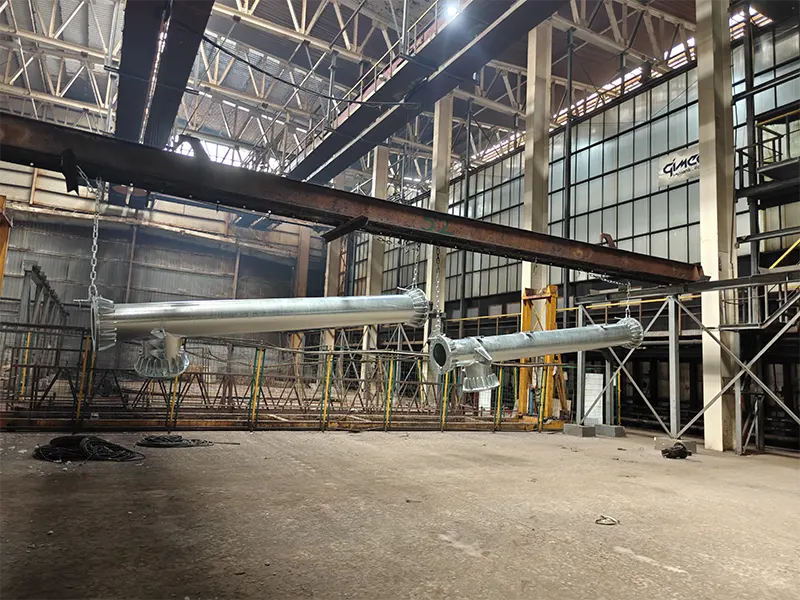

Ardatza beroan ijetzitako altzairuzko plakaz (Q345 / Q355) poligono koniko batean makurtuta dago eta josturan zehar urpeko arku bidezko soldadurarekin salduta dago. Atalak juntura irristagarrien mahukekin edo brida-konexioekin elkartzen dira, eta gurutze-besoak goialdean ardatzean torlojatzen dira.


Ardatz-plaka: Q345 / Q355, 6-30 mm-ko lodiera altuera eta kargaren arabera

Sekzio-konexioa: barne-juntura irristakorra (mahuka) edo torlojudun brida-eraztunak

Gurutze-besoak: sare edo tubularra, zirkuitu bakarreko edo bikoitzeko konfigurazioak

Oinarria: aingura-torlojuen gainean torlojudun oinarri-plaka, edo zuzenean txertatutako ardatza

Akabera: beroan galvanizatua ISO 1461 arauaren arabera, 85 µm gutxienez

Altuera: 25m - 60m estandarra; diseinu altuagoak eskatuta


Hodi-dorrearen abantaila nagusi bat bihurdura-zurruntasuna da. Sare-dorre batek bere tirante sarearen bidez bihurritzeari eusten dio; Ardatz poligonal itxiak tortsioari eusten dio berez - horregatik hodi-dorreek eroaleen karga desorekatua eta angelu-bira astunak hain dotoretasunez maneiatzen dituzte.


Ezaugarri eta abantaila nagusiak

Lurraren aztarna % 70 arte murrizten da

220 kV-ko potentzia-transmisioko hodi-dorre batek sare-dorre baliokide baten zimendu-eremuaren heren bat behar du gutxi gorabehera. 50 km-ko linea batean, alde horrek milaka metro koadro salba ditzake konpentsatutako lur - askotan proiektuaren onarpenaren eta blokeoaren arteko aldea.


Auzo-laguneko profila

Ardatz lerdenak bisualki "zutoin" gisa irakurtzen du "piloi" gisa baino. Komunitateek eta plangintza-agintariek askoz errazago onartzen dituzte kanalizazio-dorreak errepideetan zehar, auzoetan zehar eta bizitegi-eremuetatik gertu. Gure hirigintza-proiektu batzuk, hain zuzen, linearen zehaztapenak hodi-dorreak eskatzen zituelako onartu ziren.


Tortsio Erresistentzia Gorena

Sekzio poligonal itxiak ardatzari erresistentzia handia ematen dio bihurridura-kargari. Horri esker, hodi-dorreak aproposak dira angelu eta terminal posizioetarako, non oreka desorekatuko eroaleen tentsioa sarearen egitura tentsioa izango lukeen.


Eraikitze azkarragoa, guneko lan gutxiago

Kide gutxiagok muntaketa azkarragoa esan nahi du: zirkuitu bikoitzeko 220 kV-ko potentzia-transmisioko hodi-dorrea tripulazio txiki batek garabi batekin altxa dezake 1-2 egunetan, sare-dorre baten 3-5 egunetan. Guneko lan gutxiago, garabi gutxiago, eguraldiaren esposizio gutxiago.


Garbia, mantentze baxuko diseinua

Hegaztiek habia egiteko lekurik ez izateak, eskalatzeko arrisku gutxiago eta etorkizuneko mantentze-lanak erraztuko ditu. Galbanizatutako ardatzaren gainazala leuna eta auto-hustua da, ura eta zikinkeria modu eraginkorrean isurtzen ditu.


Produktuaren zehaztapenak

Parametroa

Gama Estandarra

Tentsio Klasea

220kV (110kV / 132kV ere eskuragarri)

Dorre Mota

Zirkuitu bakarrekoa / Zirkuitu bikoitzeko monopoloa

Ardatz Sekzioa

12 aldeko / 16 aldeko poligono konikoa

Ardatz Plaka

Q345 / Q355 beroan ijetzitako altzairuzko xafla

Altuera

25 m-60 m

Oinarri Mota

Brida + aingura-torlojuak / txertaketa zuzena

Konexioa

Slip-joint mahuka edo torlojudun brida eraztunak

Galbanizazioa

Beroa ISO 1461 arabera, 85 µm min

Diseinu Arauak

DL/T 646 / GB 50545 / IEC 60652

Diseinua Haizearen Abiadura

28 m/s – 42 m/s

Diseinu Bizitza

50 urte baino gehiago



Aplikazio tipikoak

220 kV-ko potentzia-transmisioko hodi-dorre fabrikatzaile eta hornitzaile gisa, MTtower-ek dorre hauek soltean hornitzen ditu fabrika-zuzeneko prezioetan:

220 kV-ko lineak nekazaritza-lurretan zehar, non aztarna konpentsatzea kostu handia den

Pasabide mugatua duten hiri eta aldirietako korridoreak

Estetikak garrantzi handia duten autobide eta trenbideen ondoko bideak

Azpiestazioko sarrera eta irteerako egiturak (terminal-hodi-dorreak)

Parke eolikoa eta PV planta 220kV biltzeko eta esportatzeko lineak

Lehendik dauden 110 kV-ko korridoreak 220 kV-ra berritzea, bide-eskubidea zabaldu gabe


Ohiko galderak

G: Noiz du zentzu gehiago hodi-dorre batek sare-dorre batek baino?

E: Lurraren konpentsazioa garestia denean, bide-eskubidea estua da, edo estetika garrantzitsua da: hiriguneak, nekazaritza lurrak, autobideak eta azpiestazioen hurbilketak. Lurra merkea bada eta lineak landa zabalean igarotzen badu, sare-dorre bat ekonomikoagoa izan ohi da. Bi aukerak kosta ditzakegu zure ibilbidean.


G: Nola altxatzen da 220kV-ko potentzia-transmisioko hodi-dorre bat?

A: Atalak garabiaren bidez altxatzen dira eta juntura irristakorra edo brida konexioen bidez elkartzen dira, beheko atala lehenik. Gurutze-besoak lurrean muntatuta daude eta pieza bakarrean altxatzen dira. Bi zirkuituetako hodi-dorrea normalean 1-2 egunetan altxatzen da 30-60 tonako garabi batekin.


G: Tutu-dorreek angelu eta terminal posizioak kudeatu ditzakete?

A: Bai - beren bihurdura-zurruntasunak angelu eta terminal posizioetan bereziki onak egiten ditu. Proiektu askotan kanalizazio-dorreak erabiltzen dituzte linea osorako, angeluak barne; angelu oso astunetarako, ardatzaren hormaren lodiera indartzen dugu.


G: Zein da zinkaren estalduraren lodiera?

A: ISO 1461 arauaren arabera 85 µm estandarra gutxienez. Kostaldeko edo industria-inguruneetarako, 110–120 µm gomendatzen dugu.


G: Zein da epea eta MOQ?

A: Tutu pertsonalizatutako dorreetarako MOQ: 1 multzo. 30 sortetarako entrega: gordailua egin eta 20 lanegun gutxi gorabehera. Ordainketa:% 30 T/T gordailua, saldoa bidali aurretik.
