400kV Goi Tentsioko Transmisio Linearen Dorrea
  • 400kV Goi Tentsioko Transmisio Linearen Dorrea400kV Goi Tentsioko Transmisio Linearen Dorrea
  • 400kV Goi Tentsioko Transmisio Linearen Dorrea400kV Goi Tentsioko Transmisio Linearen Dorrea
  • 400kV Goi Tentsioko Transmisio Linearen Dorrea400kV Goi Tentsioko Transmisio Linearen Dorrea

400kV Goi Tentsioko Transmisio Linearen Dorrea

    Maotong Txinan botere-dorreen fabrikatzaile ezaguna da. Bere 400kV-ko tentsio handiko transmisio-lerroaren dorrea distantzia luzeko sare elektrikoen bizkarrezurra da. MTtower-ek 400 kV-ko sare angeluko ​​altzairuzko dorreak fabrikatzen ditu IEC/GB estandarren arabera - esekidura, tentsioa, angelua eta terminal motak. Beroan galvanizatua, 50 urtetik gorako diseinu-bizitza.

    Bidali kontsulta

    Produktuaren Deskribapena

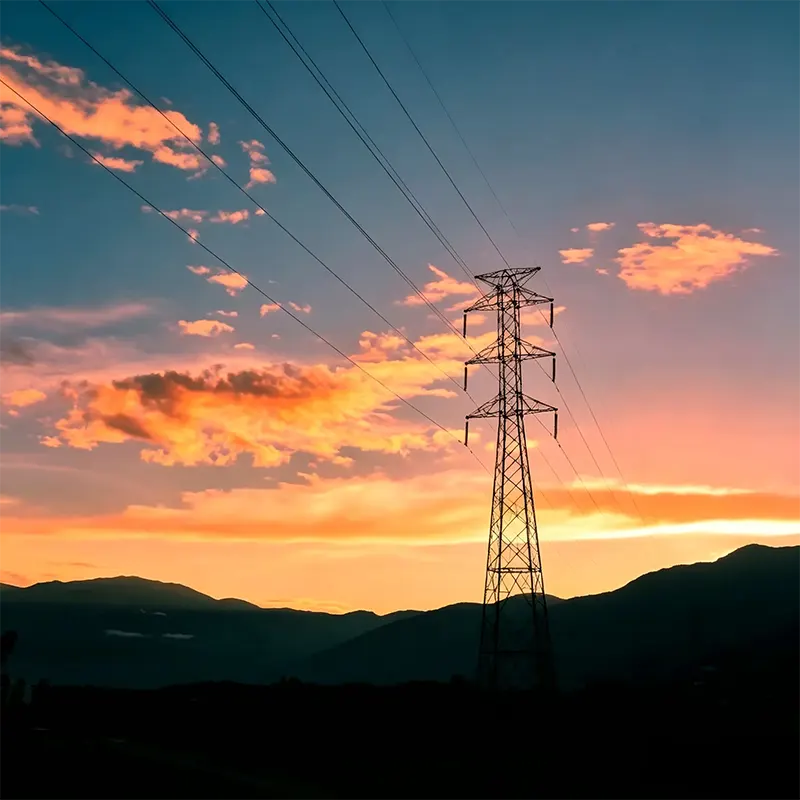

    400 kV-ko goi-tentsioko transmisio-lerroaren dorrea lurzoruaren altuera seguruan tentsio handiko eroaleak, lurreko hariak eta isolatzaileak onartzen dituen altzairuzko sare-egitura da. "400kV"-k daraman lineako tentsioari egiten dio erreferentzia, estatuen arteko eta nazioarteko potentzia transferentziarako erabiltzen diren tentsio-klase altuenen artean. Tentsio-maila honetan, linea bateko dorre bakoitzak ehunka tona eroale pisu eduki behar du eta tentsio izugarria jasan behar du haizea eta izotza kargatzean.

    Produktuaren zehaztapenak

    Parametroa

    Gama Estandarra

    Tentsio Klasea

    400kV (345kV / 500kV ere eskatuz gero)

    Dorre motak

    Esekidura / Tentsioa / Angelua / Terminala

    Zirkuituaren Konfigurazioa

    Bakarra / Bikoitza / Zirkuitu anitzekoa

    Dorrearen Altuera

    25 m - 80 m (gogoa ibaia zeharkatzeko)

    Hanka Nagusia Altzairua

    Q355 / Q420 erresistentzia handiko angelu altzairua

    Bracing Steel

    Q235B / Q355B angelu-atalak

    Torlojuak

    Erresistentzia handiko 8,8 / 10,9 kalifikazioa, beroan galvanizatua

    Galbanizazioa

    Beroan murgiltzea ISO 1461 arabera, 85 µm min (gehienez 120 µm eskaeran)

    Diseinu Arauak

    IEC 60652 / IEC 60815 / GB 50545 / BS EN 50341

    Diseinua Haizearen Abiadura

    28 m/s – 45 m/s guneko baldintzetarako

    Diseinu Bizitza

    50 urte baino gehiago

    Fundazio Mota

    Hormigoia txertatutako angelu galbanizatuekin



    Ezaugarri eta abantaila nagusiak

    Muturreko kargarako diseinatua

    Gure 400 kV-ko dorreak elementu finituetako softwarearekin egituraz aztertzen dira karga-kasu konbinatu okerrenen aurrean: 40 m/s-ko haizea izotzez kargatutako eroaleetan, hautsitako hari-tentsio-desoreka eta tenperaturak eragindako sag-a. Segurtasun-faktoreak IEC 60652 / GB 50545 arabera. Kalkuluak dorrea zutik dagoela dioenean, zutik geratzen da.


    Erresistentzia handiko altzairua, tona baxuagoa

    Hanketako Q420 erresistentzia handiko altzairuak dorrearen pisua % 15-25 murriztu dezake Q235 diseinu konbentzionalekin alderatuta. Tona txikiagoak merkantzien kostu txikiagoa, zimendu txikiagoak eta muntaketa azkarragoa dakar, 500 dorre-lerro batean konpontzen diren aurrezkiak.


    Beroan galvanizatua 50 urtetik gorako zerbitzurako

    Osagai bakoitza beroan galvanizatuta dago ISO 1461 arauaren arabera, gutxienez 85 µm-ko zink-geruza batekin. Ingurune atmosferiko arruntetan, espero 50 urte baino gehiago lehen mantentze-lanak baino lehen. Kostaldeko edo industriako gune korrosiboetarako, estaldura lodiagoak (120 µm arte) edo duplex estaldura sistemak eskaintzen ditugu.


    Eremuan frogatutako konexio trukagarriak

    Hanka-kideak eta euskarriak doitasun-txantiloi-zuloekin fabrikatzen dira, beraz, ekoizpen-lote ezberdinetako dorre berdinak elkarren artean elkartzen dira. Muntatze-taldeek jakinarazi dute gure dorreak ondo egindako altzari baten antzera doazela: ez da artezketarik, ez sarriarik, ez gunean mailurik egokitzerik.


    Dokumentazio Pakete osoa

    400 kV-ko goi-tentsioko transmisio-lerro bakoitzak fabrikazio-planak, materialen proba-ziurtagiriak, galbanizazio-lodieraren txostenak eta kalkulu estrukturalaren laburpenak ditu. Zure aholkulariek eta ikuskapen-taldeak gunearen onarpenerako behar duten guztia lortzen dute.


    Aplikazio tipikoak

    400 kV-ko goi-tentsioko transmisio-lerroen dorre fabrikatzaile eta hornitzaile gisa, MTtower-ek dorreak fabrikatzen ditu utilitateetarako, EPC kontratistak eta garatzaile berriztagarrietarako — ontziratu gabe hornitzen dira fabrikako zuzeneko prezioetan:

    Estatuen arteko eta eskualde arteko 400 kV bizkarrezurreko transmisio-lineak

    Zentral termiko, hidrauliko eta nuklear handietatik energia ebakuatzea

    Haizea eta eguzki-haztegiko sarearen konexio-korridoreak (400 kV-ko kolektore-lerroak)

    Mugaz gaindiko energia interkonektoreak eta esportazio-lineak

    220kV/330kV-ko korridore zaharrak 400kV klasera aldatzea eta hobetzea.

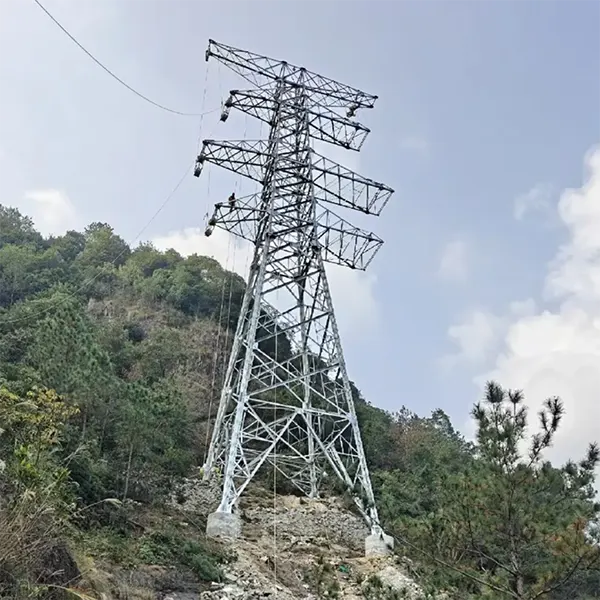

    Ibai-gurutzaketa eta mendi-ibilbide zatiak dorre astunak behar dituztenak


    Ekoizpen Prozesua

    400 kV-ko goi-tentsioko transmisio-lerroaren dorre bakoitza xehetasun-diseinuarekin hasten da: dorrearen eskema kidez kideko fabrikazio marrazkietan bihurtzen dugu 3D dorrearen softwarea erabiliz, tailerrak milimetroraino jarraitzen dituen ebaketa-zerrendak, zuloen txantiloiak eta muntaketa-planak sortuz.

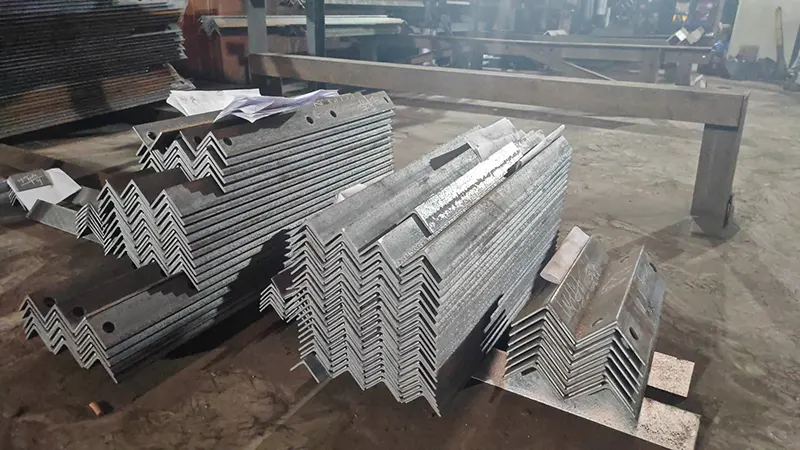

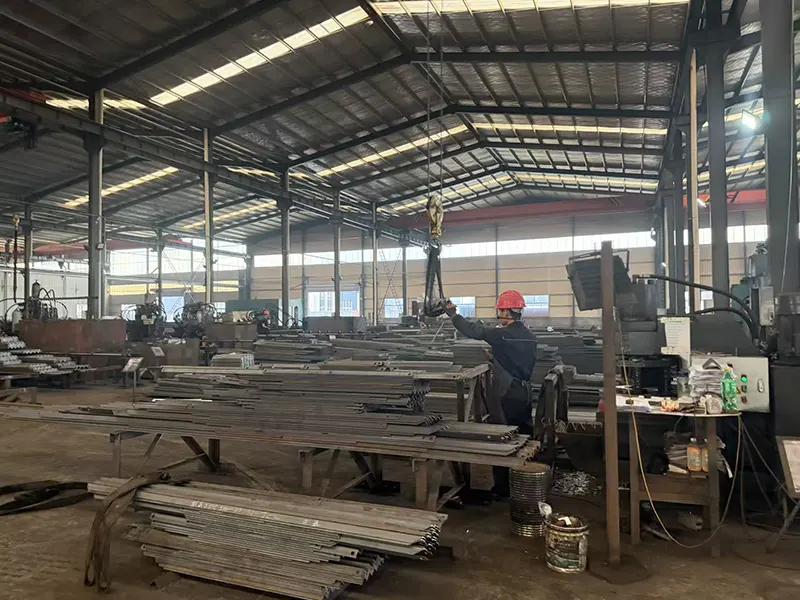

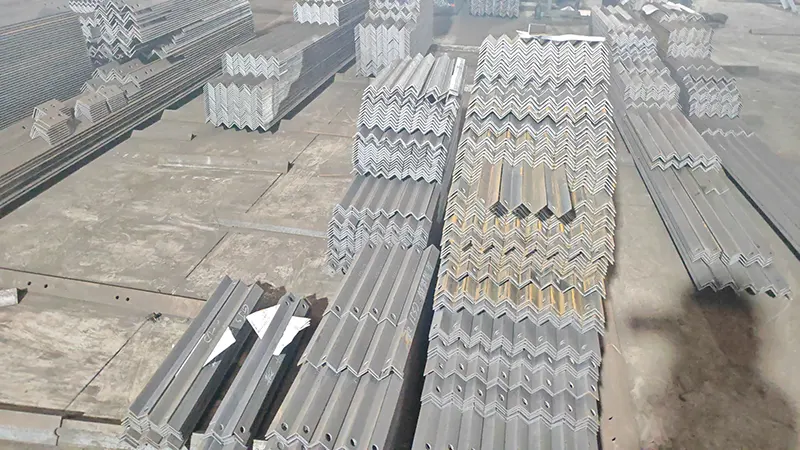

    Fabrikazioa: angelu-altzairua zuzentzen da, CNC luzera mozten da eta zulatu edo zulatzen da doitasun-txantiloiekin. Kide bakoitza marrazkiekin bat datorren etiketa bakarrarekin markatuta dago, beraz, altzairua tokira iristen da dagoeneko "etiketatuta" bere kokapenagatik.


    Galbanizatu aurretik, proba-muntaketa osoa egiten da gutxienez mota bakoitzeko dorre baterako. Hortxe egiaztatzen dugu zuloen lerrokadura, kideen egokitzapena eta geometria orokorra - fabrikatzaile askok saltatzen duten urratsa eta gure eremuaren muntaketa hain leuna izatearen arrazoia.

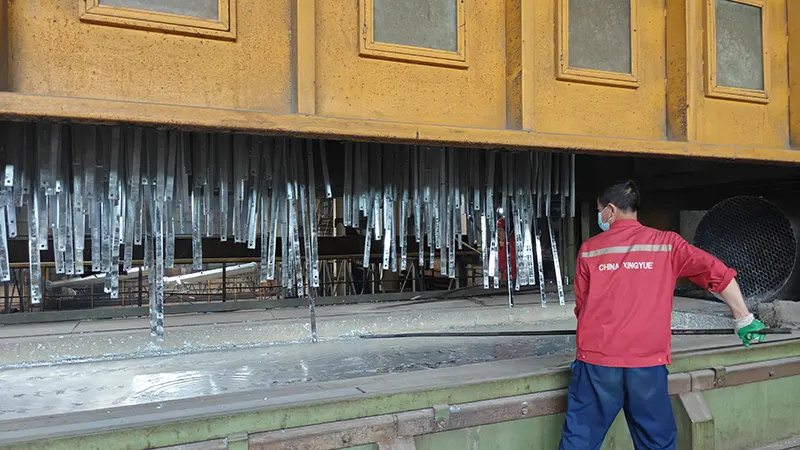

    Galbanizazioa: osagaiak koipeztatu egiten dira, azido klorhidrikoan desugertatzen dira, fluxu egiten dira eta zink urtuan murgiltzen dira ~450 °C-tan. Zink geruzaren lodiera lote bakoitzean neurgailu magnetiko batekin egiaztatzen da. Azken ikuskapenak dimentsioak, zinkaren estaldura eta torlojuaren doikuntza hartzen ditu.


    Zergatik aukeratu Maotong?

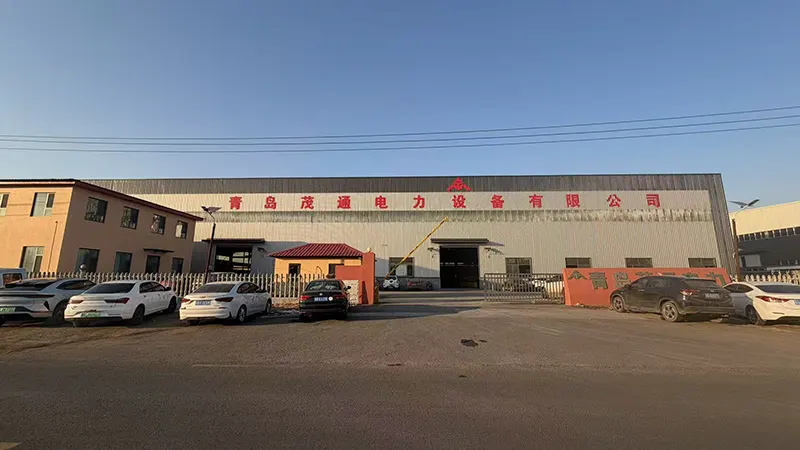

    Qingdao Maotong Power Equipment Co., Ltd.-k Produktu Industrialeko Produkzio Lizentzia Nazionala du, 220kV-ko transmisio-lerroaren dorrearen ekoizpen-lizentzia eta 500kV-ko altzairuzko hodiaren dorrearen kalitate-ziurtagiria barne. Ez gara lan-dendako fabrikatzaileak, goi-tentsioko dorre produktuen fabrikatzaile baimendua gara.


    Erregistratutako gure 205 langileetatik, 85 profesional teknikoak dira, egitura-diseinua, xehetasunak eta QC kudeatzen dituzten goi mailako eta bitarteko ingeniariak barne. Ekarri iezaguzu linearen ibilbide bat eta dorreak bat datozen ingeniarituko ditugu.

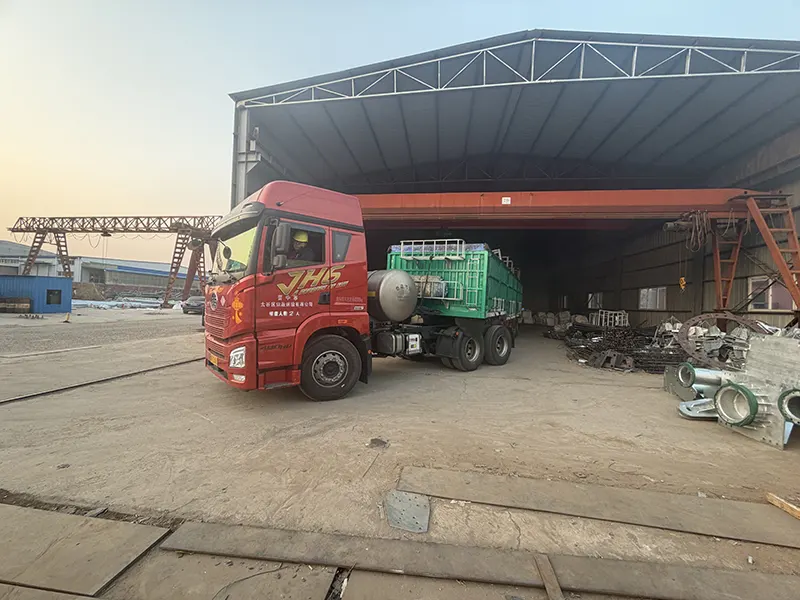

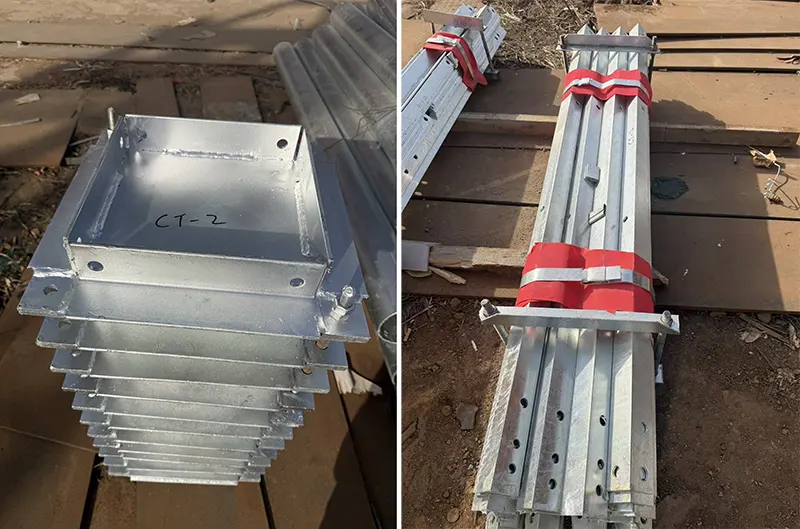

    Dorre-kideak muntaketa-sekuentziaren arabera bilduta daude, altzairuzko uhalekin eta plastikozko filmarekin babestuta daude euskarri puntuetan. Pieza txikiak (torlojuak, zirrindolak, osagarriak) kaxatuta daude eta argi eta garbi etiketatuta daude. Esportatu paketatzea itsas merkantzien estandaretara, gure tailerretik zuzenean Qingdaoko portuan edukiontzietara edo ontzietara kargatuta.


    Dokumentazioa: faktura komertziala, ontziratze-zerrenda, karga-agiria, jatorri-ziurtagiria, materialen proba-ziurtagiriak, galvanizazio-txostenak. 400 kV-ko tentsio handiko transmisio-lerroen dorreen prezioak, eskaerak edo aurrekontua lortzeko, jarri harremanetan gure esportazioko salmenta-taldearekin.



    Ohiko galderak

    G: Zer informazio behar duzu 400kV-ko goi-tentsioko transmisio lineako dorre bat aipatzeko?

    A: Dorre mota (esekidura/tentsioa/angelua), altuera, lineako tentsioa, eroaleen tamaina eta tentsioa, diseinuko haizea eta izotzaren karga eta aplikagarria den estandarra (IEC, GB edo tokikoa). Dorrearen marrazkiak badituzu, haietatik zuzenean aipa ditzakegu: bidali PDF edo DWG eta 48 orduko epean erantzungo dizugu.


    G: Dorreak eman al ditzakezu linea oso baterako, ez mota bakarrarentzat?

    A: Bai. Dorrearen programazio osoa fabrikatzen dugu - esekidura, tentsioa, angelua eta terminal-dorreak - 400 kV-ko lineako proiektu osoetarako. Oinarrizko angeluak eta konexio hardwarea ere hornitzen ditugu.


    G: Zein da zure eskaera gutxieneko kantitatea?

    A: Pertsonalizatutako dorreetarako, MOQ 1 multzoa da prototipo edo proba helburuetarako. Produkzioaren prezioei dagokienez, gutxienez 10 multzo eskatzea gomendatzen dugu loteen fabrikazio eraginkortasunari etekina ateratzeko.


    G: Nola ziurtatzen duzu dorreak gunean egokitzea birmoldatu gabe?

    A: Dorre mota bakoitzak proba-muntaia osoa egiten du galvanizatu aurretik. Bolt zuloak CNC zulaketa/zulaketa doitasunez moldatzen dira, eta kide bakoitza marrazkietan etiketatuta dago. Gure errekorra: muntaketa-taldeek gure dorreak muntatzen dituzte arteztu edo freskatu gabe.


    G: Zein dira zure ordainketa eta entrega baldintzak?

    A: Normalean % 30eko T/T gordailua, saldoa T/T edo L/C bidalketa baino lehen. 30 sortetarako, gordailuaren ondorengo 20 laneguneko epean entrega. EXW, FOB, CFR edo CIF Qingdao - zure aukera.
