Potentzia-dorrearen aurkezpena:

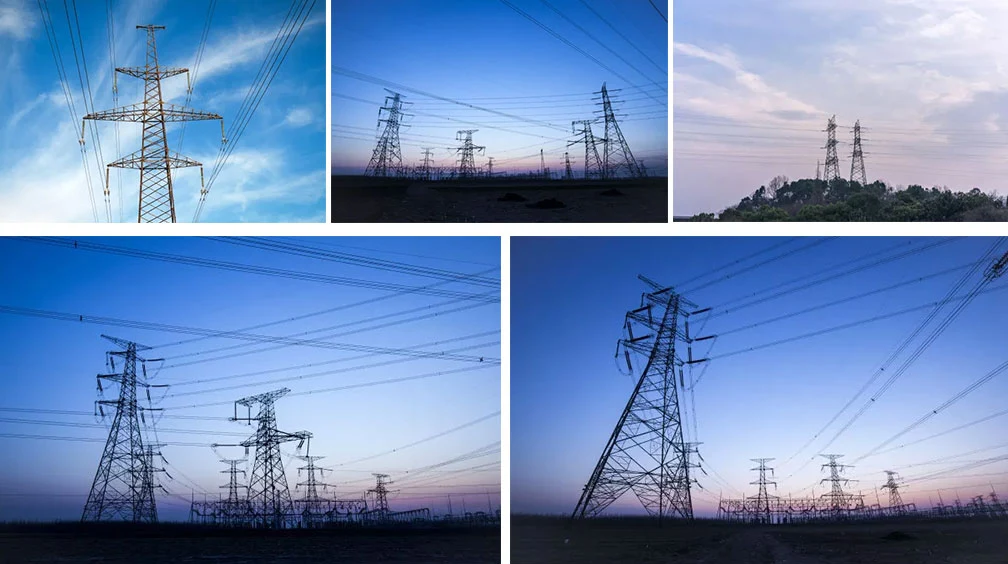

Potentzia-dorrea 25-40 metroko altuera duen dorre-egitura trapezoidala edo triangeluarra da. Altzairuzko egitura bat da. Dorre elektrikoak gehienbat eremuko zentral elektriko eta banaketa-zentraletatik gertu eraikitzen dira. Elektrizitate-sektoreko instalazio garrantzitsuak dira, linea elektrikoak gainezka ditzakete eta babes- eta laguntza-eginkizuna betetzen dute. Potentzia-dorrearen diseinua, fabrikazioa, instalazioa, mantentzea eta kalitatearen ikuskapena potentzia sistema modernoaren funtzionamendu eta garapenerako berme garrantzitsuak dira.

Dorrearen sailkapena:

1. Goi-tentsioko dorrea dorre tangentea eta tentsio-dorrea banatzen da. Corner dorrea tentsio-dorre moduko bat da, eta cathead dorrea ukitzaile-dorre moduko bat da.

2. Ukitzailea dorrea bezala, isolatzailea zintzilik bertikaleko cathead dorrea da, tentsio-dorrea, eta isolatzailea horizontala da, begizta-dorrea eror ez dadin, lerro biraka, etab.

3. Tentsioa isolatzaile kopuruaren araberakoa da, 1-2 pieza: 10KV, 3-5 pieza, 35KV, 7 pieza 110KV, 14-16 pieza 220KV, 28 pieza 500KV. Gehiago ikusten badituzu, ez dituzu zenbatu behar. Luzera gutxi gorabehera ikus dezakezu.
Honetan banatzen da:

4. Bost ardo kopa mota, katu-burua, goiko mota, lehor mota eta upel mota

5. Tentsio-dorrea, dorrea tangentea, angelu-dorrea, transposizio-dorrea (eroalearen fase-posizioaren dorrea ordezkatuz), terminal-dorrea eta zeharkaldi-dorrea xedearen arabera bana daiteke.

66kv 120kv 220kv bero galvanizatutako potentzia elektrikoko dorrearen baldintzak:

Dorrearen tamainak eta hedadurak zirkuituaren eskakizunak bete behar ditu: beharrezko segurtasun-distantzia txikia mantendu behar da eroalearen eta lurraren, eraikinen, zuhaitzen, trenbideen, autobideen, ibaien eta beste aireko linea batzuen artean, eroalearen eta eroalearen artean, eroalearen eta tximistaren artean. Tximista eroalearen babes-angeluak eroalearekiko eta bi tximista-eroaleen arteko distantzia horizontalak tximista-eroale bikoitzak erabiltzean dagozkion arauak bete beharko dituzte.

Karga:

Transmisio-lerroaren dorreak haize-karga, izotz-karga, linea-tentsioa, karga hila, instalazio edo mantentze-lanetan langileen eta tresnen pisua jasaten ditu, baita hautsitako linearen karga eta ekintza sismikoa ere. Diseinuan kontuan hartuko da baldintza meteorologiko desberdinetan karga horien arrazoizko konbinazioa. Karga hilak dorrearen, lerroaren, osagarrien, isolatzailearen pisua, lerroaren angeluaren ondoriozko indarra eta lerroan zehar dagoen tentsio desorekatua barne hartzen ditu. Herrialde ezberdinek haustura-kargari buruzko araudi desberdinak dituzte hautsitako hari kopuruari dagokionez (oro har, eroaleen eta tximista-eroaleen aldibereko haustura alde batera utzita), haustura-tentsioaren tamaina eta hausturako baldintza meteorologikoei dagokienez.

Dorrea, oro har, sinplifikatu egiten da analisi estatikorako. Haizea, hautsitako lerroa eta lurrikara bezalako karga dinamikoetarako, ekintza dinamikoa haizearen bibrazio koefizientea, hautsitako lerroaren inpaktu koefizientea eta indar sismikoaren erantzun koefizientea biderkatuz, hurrenez hurren, analisi estatikoan oinarrituta hartzen dira.
