Potentzia-sistemaren tentsio-mailak 220/380V (0,4 kV), 3 kV, 6 kV, 10 kV, 20 kV, 35 kV, 66 kV, 110 kV, 220 kV, 330 kV eta 500 kV dira. Motorrak fabrikatzeko teknologiaren hobekuntzarekin, 10 kV-ko motorrak loteka ekoitzi dira, beraz, 3 kV eta 6 kV-ko motorrak gutxiago erabili dira, eta 20 kV eta 66 kV-ko motorrak ere gutxitan erabili dira. Elikatze-sistema 10 kV eta 35 kV-koa da batez ere. Potentzia garraiatzeko eta banatzeko sistema 110 kV-tik gorakoa da batez ere. Zentralean bi sorgailu mota daude: 6 kV eta 10 kV. Orain, 10 kV da sorgailu nagusia. Erabiltzaileak 220/380V (0,4 kV) behe-tentsioko sistemak dira guztiak.

Hiri Elektrizitate Sarearen Araudiaren Diseinu Arauen arabera, garraio-sarea 500 kV, 330 kV, 220 kV eta 110 kV-koa da, goi-tentsioko banaketa-sarea 110 kV eta 66 kV-koa, tentsio ertaineko banaketa-sarea 20 kV, 10 kV-koa da. eta 6 kV, eta tentsio baxuko banaketa-sarea 0,4 kV-koa da (220 V/380 V).

Zentralak 6 kV edo 10 kV-ko potentzia bidaltzen du. Bere erabileraz gain (potentzia laguntzailea), zentralak 10 kV-ko tentsioa ere bidali diezaieke zentraletik gertu dauden erabiltzaileei. 10 kV-ko elikadura-tartea 10 Km-koa da, 35 kV 20~50 Km-koa, 66 kV 30-100 Km-koa, 110 kV 50-150 Km-koa, 220 kV 100-300 Km-koa, 330 kV 200-600 Km-koa. , 500 kV 150~850 Km da.

Energia-sistemaren hainbat tentsio-maila potentzia-transformadoreen bidez bihurtzen dira. Tentsioa igoera-transformadoreetara igotzen da (azpiestazioek igoera-estazio dira) eta beheranzko transformadoreetara jaisten da (azpiestazioetara jaitsiera-estazio dira). Tentsio bat beste tentsio batera aldatzen denean, bi bobina dituen transformadore bat hautatzen da, eta hiru bobina (hailak) dituena, beste tentsioa bi tentsiotara aldatzen denean.

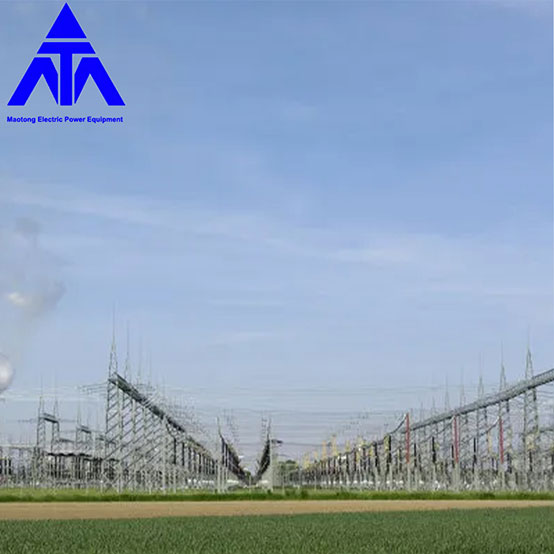

Tentsioa areagotzeaz eta murrizteaz gain, azpiestazioa hub geltokia, eskualdeko geltokia eta terminal geltokia ere banatzen da bere tamainaren arabera. Zentralaren tentsio-maila, oro har, hiru (hiru bobina transformadore) da, 550kV/220kV/110kV. Eskualdeko estazioek, oro har, hiru tentsio-maila dituzte (hiru bobinako transformadorea), 220 kV/110 kV/35 kV edo 110 kV/35 kV/10 kV. Terminal geltokiak, oro har, erabiltzaileekin zuzenean konektatuta daude, eta gehienek 110kV/10kV edo 35kV/10kV-ko bi tentsio-maila dituzte (transformadorearen bi bobina). Erabiltzailearen berezko azpiestazioek, oro har, bi tentsio-maila baino ez dituzte (bobina bikoitzeko transformadorea): 110 kV/10kV, 35 kV/0,4kV eta 10kV/0,4kV, eta horietatik 10kV/0,4kV da gehien.
